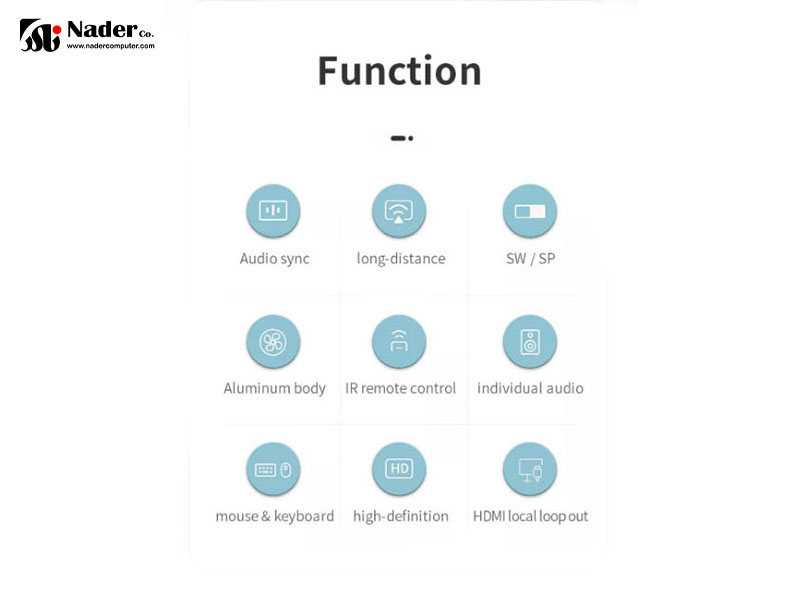

مشخصات کلی اکستندر بیسیم میرااسکرین MiraScreen R4 Extender:
- پشتیبانی از 1TX تا 4RX (حداکثر)
- انتقال تا 200 متر (656 فوت)
- دارای 5.8 گیگاهرتز آنتن دوگانه و سیگنال قوی و پایدار
- قابلیت انتقال 1080P/60Hz Full HD و بدون تاخیر HDMI Loopout
- سازگار با HDMI 1.4
- وضوح پشتیبانی شده 4K/30p، 1080p@50Hz / 1080p@60Hz / 1080p@24Hz /1080p@25Hz /1080p@30Hz / 720p@50Hz / 720p@60Hz
- دارای کنترل از راه دور IR داخلی
- دارای دو پورت ورودی و خروجی صدا

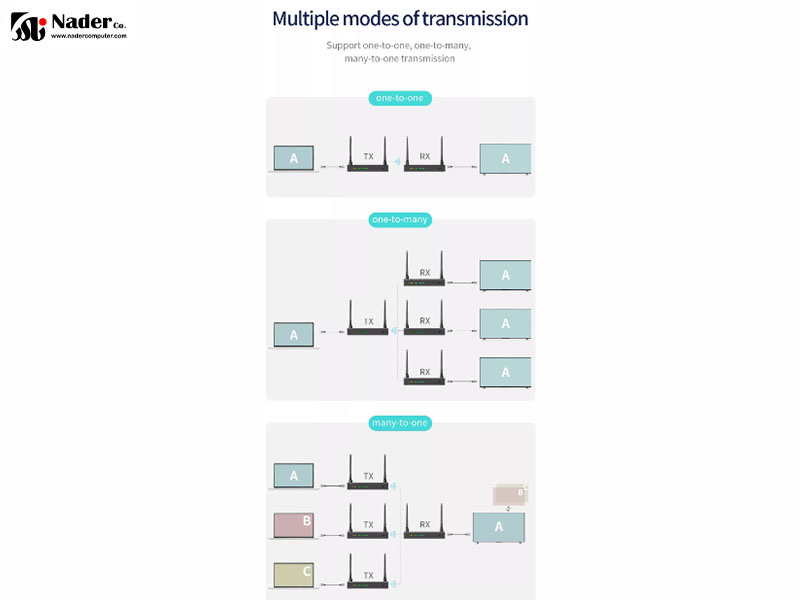

اکستندر بیسیم میرااسکرین MiraScreen R4 Extender دارای فرستنده و گیرنده HDMI بی سیم است که میتواند از 1TX تا 4RX (Max) پشتیبانی کند؛ همچنین میتوانید RX یا فرستندههای بیشتری را در صورت نیاز اضافه کنید. توجه داشته باشید با افزایش RX در اکستندر بیسیم میرااسکرین R4، فاصله انتقال به صورت بیسیم کوتاهتر میشود. از نظر تئوری، فاصله انتقال بیسیم خط دید 1 TX تا 1 RX میشود 200 متر (656 فوت). 1 TX تا 2 RX میشود 60متر (196 فوت)؛ 1 TX تا 3 RX میشود 40متر (130 فوت)؛ 1 TX تا 4 RX میشود 30متر (98 فوت).
اکستندر بیسیم میرااسکرین MiraScreen R4 Extender به صورت بیسیم سیگنالهای HDMI A/V را تا 656 فوت (200 متر) ارسال میکند. اکستندر بیسیم میرااسکرین R4 با اکثر دستگاههای مجهز به HDMI، از جمله پخش کنندههای Blu-ray، ست تاپ باکسها، گیرندههای AV، جعبههای کابلی/ ماهوارهای و سیستمهای کامپیوتری کار می کند.
آنتن دوگانه 5.8 گیگاهرتز در اکستندر بیسیم میرااسکرین MiraScreen R4 Extender برای پخش سیگنال قوی و انتقال از راه دور به کار رفته است. به لطف آنتن دوگانه 5.8 گیگاهرتز در اکستندر بیسیم میرااسکرین R4، تاخیر این دستگاه تنها 0.12 ثانیه است که بسیار کم میباشد به همین دلیل برای ارائه کنفرانس، سینمای خانگی و نیازهای انتقال پخش زنده یا استریم بسیار مناسب است. توجه داشته باشید چندین کیت را در یک مکان نصب نکنید زیرا ممکن است باعث تداخل سیگنال شود، توصیه میکنیم حداکثر 5 کیت را در یک مکان نصب کنید.

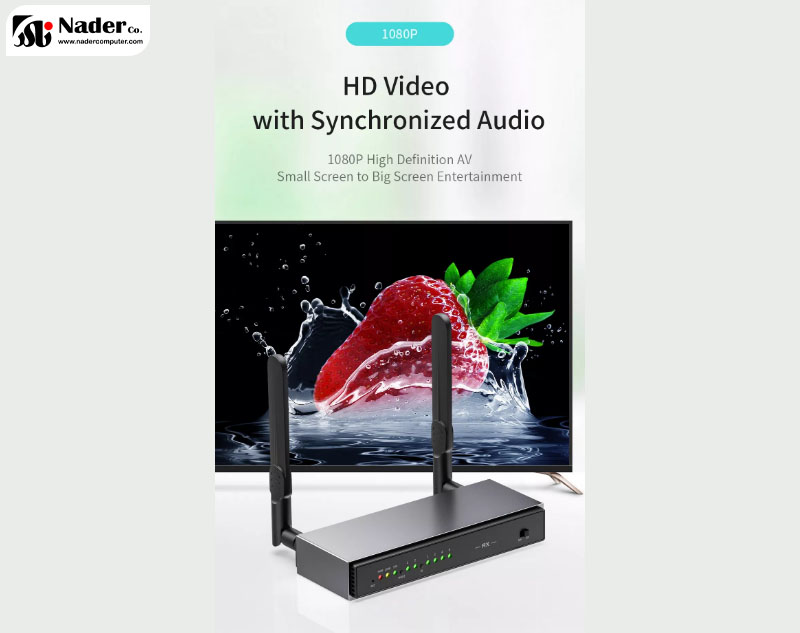

اکستندر بیسیم میرااسکرین MiraScreen R4 Extender از ویدیوهای زنده و با کیفیت بالا تا 1080p @60Hz پشتیبانی میکند. اکستندر بیسیم میرااسکرین R4 سازگار با HDMI 1.4 (محافظت از محتوای دیجیتال با پهنای باند بالا) و سیگنال Loop-out 1080P فول اچ دی به مانیتور محلی است. وضوح پشتیبانی شده در MiraScreen R4 Extender شامل 4K/30p، 1080p@50Hz / 1080p@60Hz / 1080p@24Hz /1080p@25Hz /1080p@30Hz / 720p@50Hz / 720p@60Hz میباشند.

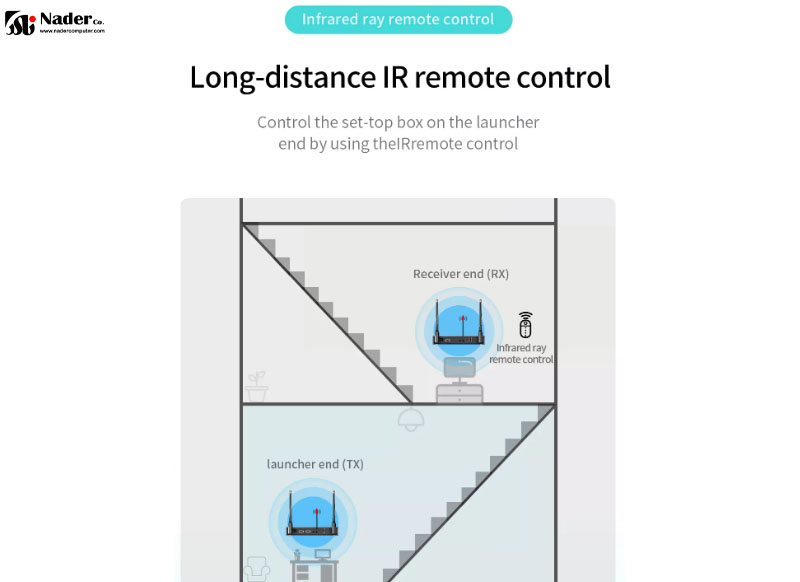

ویژگی داخلی سیگنال IR در اکستندر بیسیم میرااسکرین MiraScreen R4 Extender به شما امکان میدهد دستگاه پخش را از راه دور کنترل کنید. تصور کنید یک دستگاه پخش DVD در اتاق رسانه خود و یک تلویزیون در اتاق نشیمن خود دارید، در حالی که در اتاق نشیمن هستید، همچنان میتوانید از ریموت DVD خود برای کنترل پخش کننده DVD با عملکرد IR CONTROL EXTENSION استفاده کنید.

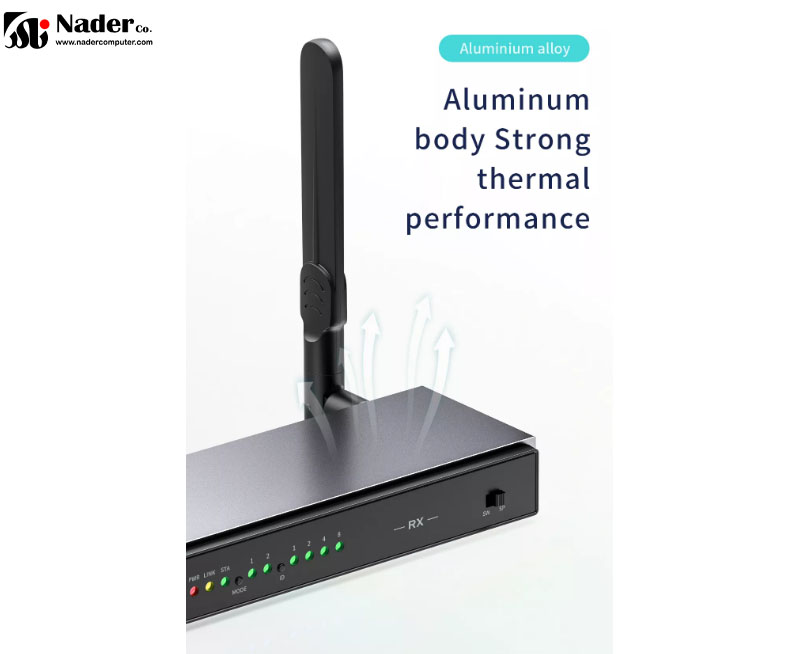

اکستندر بیسیم میرااسکرین MiraScreen R4 Extender دارای بدنهای آلومینیومی میباشد که عملکرد حرارتیه قویای داشته و از گرم شدن بیش از حد اکستندر جلوگیری میکند به همین دلیل میتوانید زمان زیادی را برای استفاده از اکستندر بیسیم میرااسکرین R4 صرف نمایید. MiraScreen R4 Extender دارای ابعاد 166*68*28 میلیمتر میباشد.

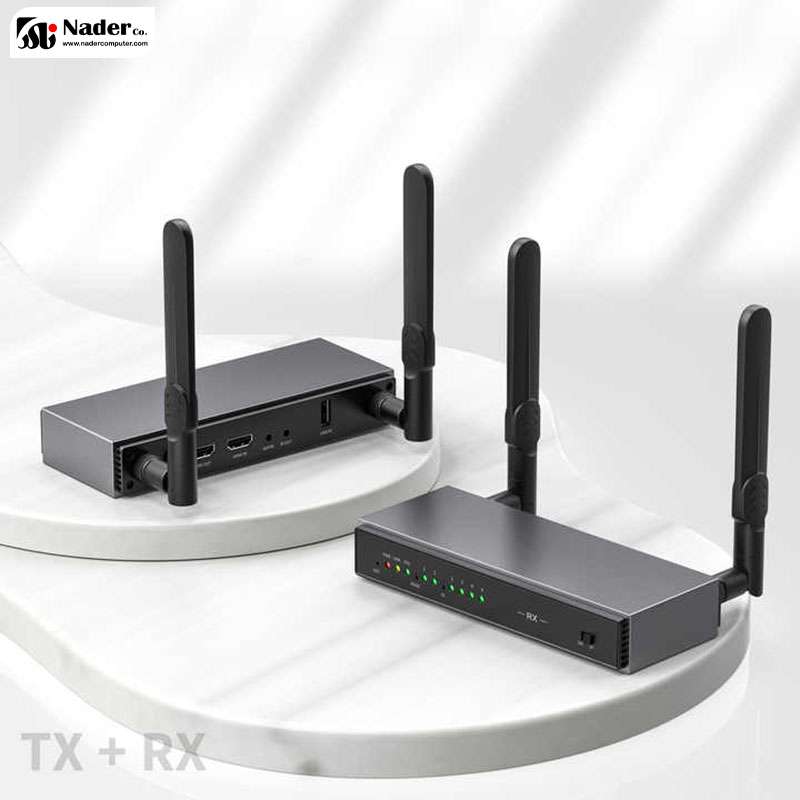

معرفی سخت افزاری فرستنده (TX) در اکستندر بیسیم میرااسکرین MiraScreen R4 Extender:
- پورت ورودی DC: به منبع تغذیه 12V/1A نیاز دارد
- پورت خروجی HDMI: به مانیتور با پورت HDMI برای loopback متصل میشود.
- پورت ورودی HDMI: به دستگاه شما مثل لپتاپ یا رایانه متصل میشود.
- پورت ورودی AUX: ورودی صدا برای جایگزین کردن صدا از منبع HDMI است.
- پورت خروجی IR: از خروجی IR برای ریموت کنترل پشتیبانی میکند.
- USB PC: برای دریافت سیگنالهای کنترل معکوس به دستگاه شما متصل میشود.
سیگنالهای چراغ و دکمهها در اکستندر بیسیم میرااسکرین MiraScreen R4 Extender:
- دکمه تنظیم مجدد: نگه داشتن انگشتتان روی دکمه، تنظیمات اکستندر را به تنظیمات کارخانه بازمیگرداند.
- چراغ PWR: زمانی روشن میشودکه برق دستگاه تامین شده باشد.
- چراغ LINK: زمانی روشن میشود که اینترنت متصل شده باشد.
- چراغ STA: هنگام انتقال اطلاعات فلش میزند.
نحوه نصب فرستنده / گیرنده:
نمایش حالت اسپلیتر:
- نحوه قرار گرفتن سوییچ روی فرستنده و گیرنده را روی حالت اسپلیتر قرار دهید.
- برق را به 12V/1A و یک مانیتور برای نمایش خروجی روی گیرنده وصل کنید.
- برق را به 12V/1A، یک مانیتور برای Loopback و یک دستگاه برای ورودی به فرستنده وصل کنید.
نحوه نصب ریموت کنترل:
دو دستورالعمل برای ریموت کنترل وجود دارد:
- کیت IR را روی گیرنده و فرستنده برای کنترل دستگاه متصل به ET01/WT01/WR01 تجهیز کنید. گیرنده برای ورودی IR و فرستنده برای خروجی IR است.
- صفحه کلید/ ماوس را به گیرنده و فرستنده متصل کنید تا کامپیوتر متصل به گیرنده و فرستنده از طریق کابل USB کنترل معکوس شود. گیرنده برای ورودی صفحه کلید / ماوس و فرستنده برای خروجی کنترل معکوس رایانه شخصی است.
