انتقال تصویر HDMI تا ۱۰۰ متر؛ اکستندر HDBaseT یا فیبر نوری؟
کابل HDMI معمولی بعد از حدود ۱۰ تا ۱۵ متر دچار افت سیگنال می‌شود؛ پس برای رساندن تصویر به ۵۰ یا ۱۰۰ متر دورتر به اکستندر نیاز دارید. اگر فاصله تا حدود ۱۰۰ متر است و کابل شبکه Cat6 در ساختمان کشیده‌اید، اکستندر HDBaseT یا اکستندرهای کابل شبکه ساده‌ترین و اقتصادی‌ترین راه هستند؛ اما اگر فاصله از چند صد متر بیشتر است، کابل از کنار تأسیسات برقی پرنویز عبور می‌کند یا دو ساختمان را به هم وصل می‌کنید، فیبر نوری انتخاب مطمئن‌تری است. در این مقاله این دو راه را با مشخصات واقعی محصولات مقایسه می‌کنیم.
چرا کابل HDMI بلند جواب نمی‌دهد؟
سیگنال HDMI پهنای باند بالایی دارد؛ برای 4K@60Hz تا ۱۸ گیگابیت بر ثانیه. هرچه کابل مسی بلندتر شود، تضعیف و تداخل بیشتر می‌شود و نتیجه به شکل برفک، قطع‌و‌وصل شدن، چشمک زدن صفحه یا تصویر کاملاً سیاه ظاهر می‌شود. کابل‌های بلند باکیفیت یا کابل‌های اکتیو تا حدی کمک می‌کنند، اما برای ۳۰ متر به بالا معمولاً سراغ یکی از این راه‌حل‌ها می‌روند:
- ریپیتر یا تقویت‌کننده HDMI برای افزایش چند متری طول کابل (در مقالهٔ ریپیتر HDMI چیست توضیح داده‌ایم).
- اکستندر روی کابل شبکه (HDBaseT یا اکستندرهای Cat5e/Cat6 دیگر) برای ۳۰ تا حدود ۱۰۰ متر، و در برخی مدل‌های مبتنی بر IP بیشتر.
- اکستندر فیبر نوری برای فاصله‌های طولانی‌تر از صد متر تا چندین کیلومتر.
اکستندر HDBaseT چطور کار می‌کند؟
HDBaseT استانداردی است که سیگنال HDMI را همراه با صدا، سیگنال ریموت (IR)، فرمان‌های کنترلی مثل RS232 و حتی برق، روی یک کابل شبکه منتقل می‌کند. طبق اعلام HDBaseT Alliance، فاصلهٔ استاندارد تا ۱۰۰ متر است و در نسخه‌های جدیدتر امکان ارسال 4K هم فراهم شده است. جزئیات فنی این فناوری را در مقالهٔ HD BaseT چگونه کار می‌کند خوانده‌اید؛ اینجا فقط به نکات انتخاب می‌پردازیم.
هر کیت اکستندر از دو بخش تشکیل می‌شود: فرستنده (TX) کنار منبع تصویر و گیرنده (RX) کنار نمایشگر. بین این دو فقط یک کابل شبکه لازم است. چند نکتهٔ مهم:
- فاصله به رزولوشن بستگی دارد. تقریباً همهٔ اکستندرها برای 1080p فاصلهٔ بیشتری نسبت به 4K پشتیبانی می‌کنند. عدد روی جعبه را همیشه همراه رزولوشنش بخوانید.
- نوع کابل مهم است. کابل Cat6 یا Cat6a تمام‌مس با سوکت‌زنی استاندارد (معمولاً IEEE-568B) نتیجهٔ بهتری از Cat5e یا کابل‌های CCA (آلومینیوم با روکش مس) می‌دهد.
- کابل باید مستقیم باشد. اکستندرهای HDBaseT نقطه‌به‌نقطه هستند و نباید بین آن‌ها سوئیچ یا روتر شبکه قرار بگیرد؛ پچ‌پنل تا حدی قابل قبول است اما هر اتصال اضافه از برد کم می‌کند.
- POC یعنی یک آداپتور کمتر. در مدل‌هایی که Power over Cable دارند، فقط یک طرف به برق وصل می‌شود؛ این برای نصب پشت تلویزیون دیواری یا پروژکتور سقفی بسیار کاربردی است.
اکستندرهای کابل شبکه موجود در نادر کامپیوتر
مدل V-King VK-70H یک اکستندر HDBaseT است که طبق مشخصات سازنده تصویر 1080p@60Hz را تا ۷۰ متر و 4K@30Hz را تا ۴۰ متر منتقل می‌کند. سیگنال IR را دوطرفه عبور می‌دهد، از CEC و RS232 پشتیبانی دارد و POC آن باعث می‌شود فقط یک سمت به آداپتور نیاز داشته باشد. برای کلاس درس، اتاق جلسه یا انتقال تصویر رسیور به تلویزیون اتاق دیگر، گزینه‌ای متعادل است.

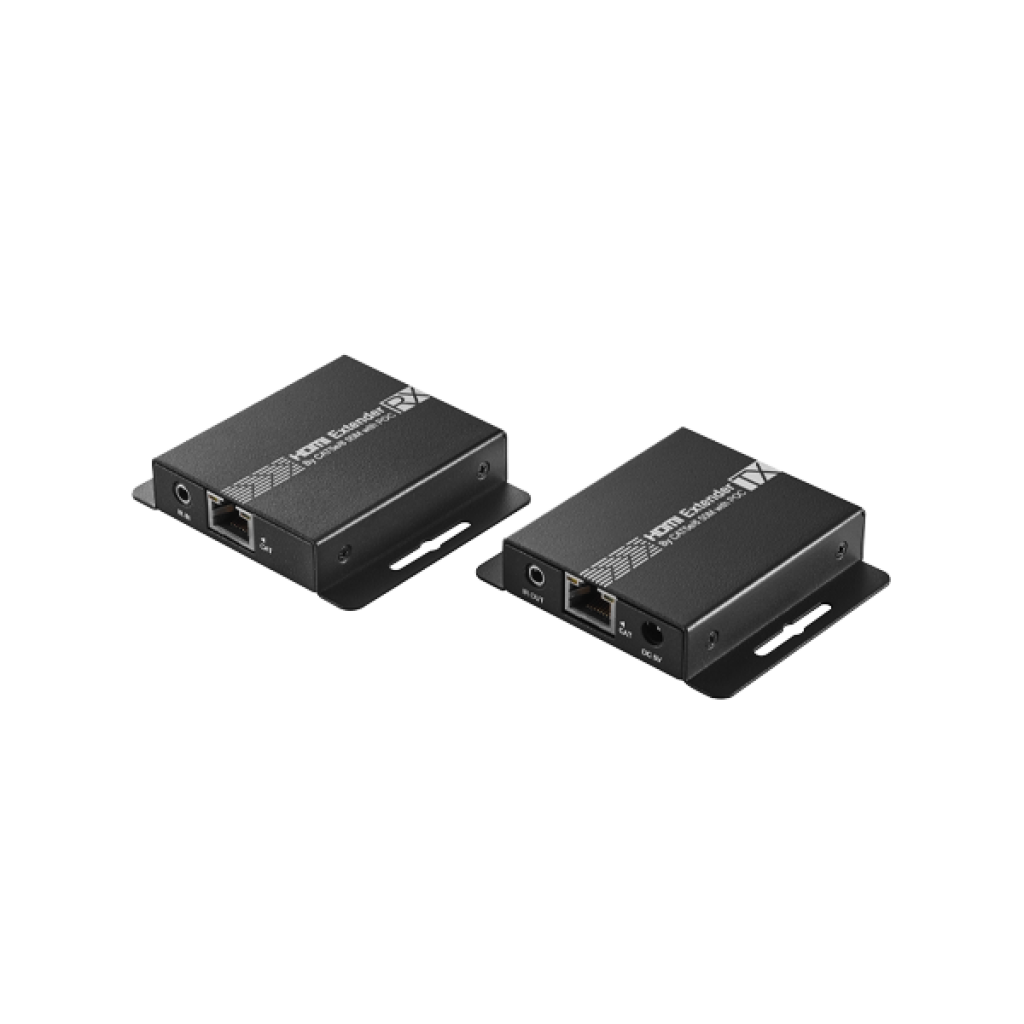

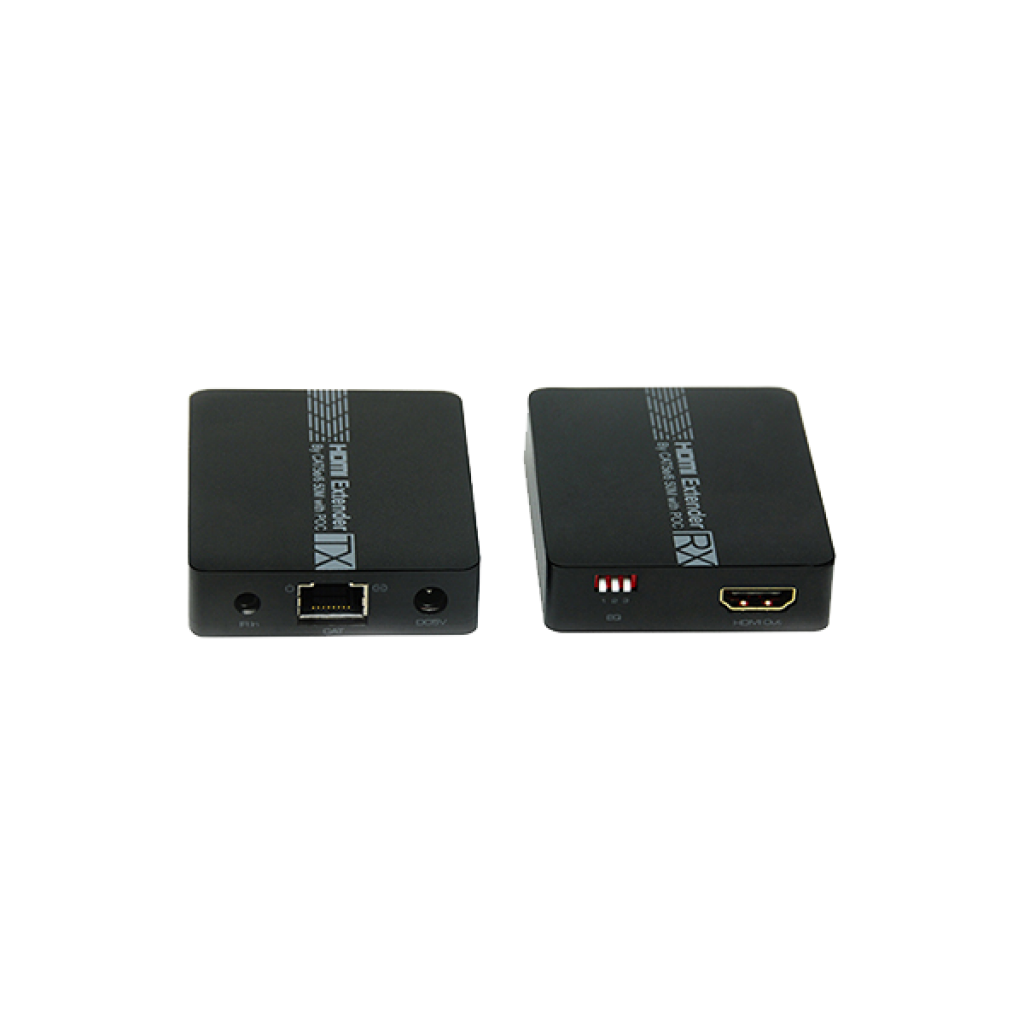

اگر 1080p کافی است و بودجه محدودتر دارید، V-King VK-50ERH تصویر 1080p و سیگنال IR را تا ۵۰ متر روی کابل Cat5e یا Cat6 می‌برد و خروجی لوپ HDMI روی فرستنده دارد تا همان تصویر را کنار منبع هم ببینید. مدل V-King VK-50ERT هم با همین برد، روی گیرنده دو خروجی HDMI دارد و روی Cat6a تا ۷۰ متر اعلام شده است.

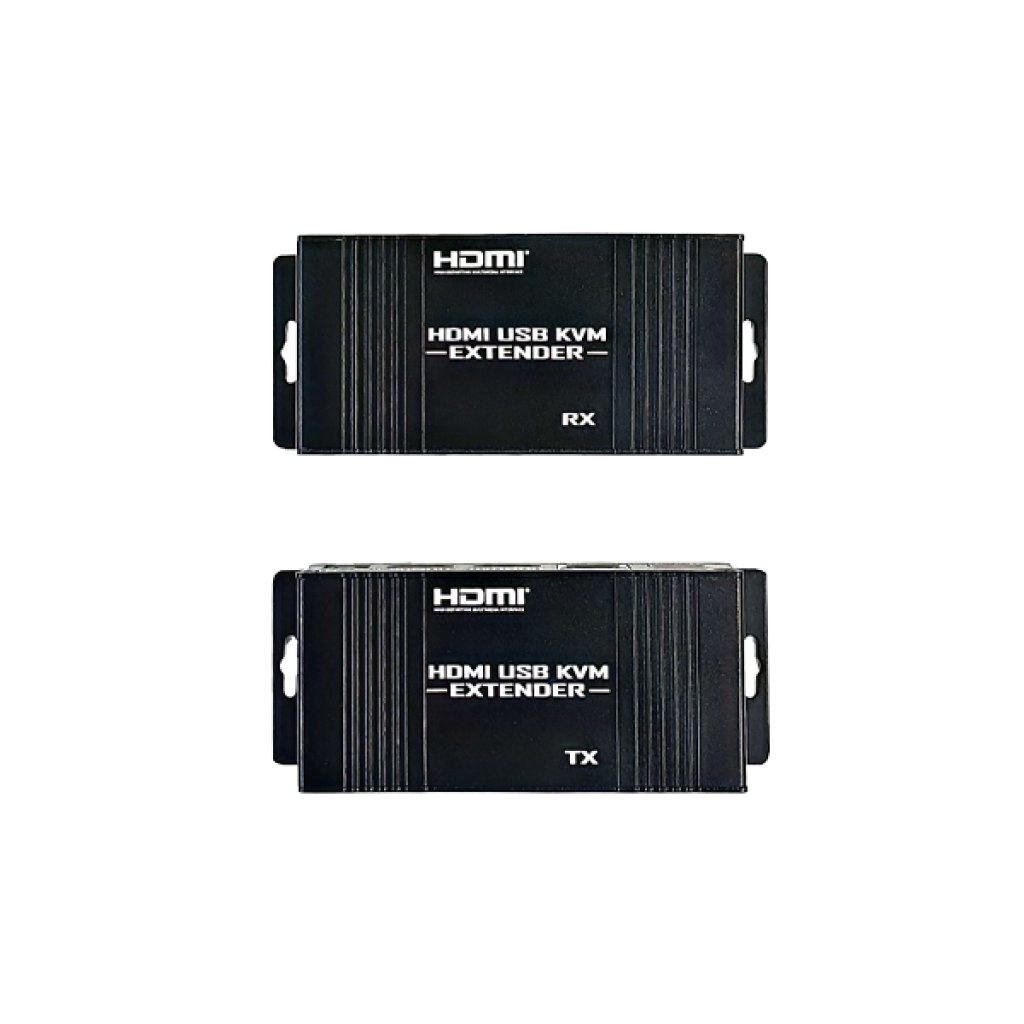

برای مواقعی که باید علاوه بر تصویر، کیبورد و ماوس کامپیوتر را هم از راه دور کنترل کنید (مثلاً کامپیوتر در اتاق سرور و کاربر در اتاق دیگر)، اکستندرهای KVM مناسب‌اند: V-King VK-60ERK برای 1080p تا ۶۰ متر و V-King VK-HK120 با 4K@30Hz و برد ۱۲۰ متر روی Cat5e/6 به همراه HDMI Loopout و خروجی صدای ۳.۵ میلی‌متری.
اگر منبع شما 4K@60Hz با HDR است (مثلاً کنسول یا پلیر 4K)، به اکستندری نیاز دارید که پهنای باند HDMI 2.0 را پشتیبانی کند. Lenkeng LKV676E طبق مشخصات، 4K@60Hz با HDR را تا ۷۰ متر روی Cat6/6A/7 منتقل می‌کند، با HDCP 2.2 سازگار است و خروجی صدای S/PDIF روی گیرنده دارد.
اکستندر فیبر نوری؛ کی به آن نیاز دارید؟
در فیبر نوری، سیگنال به نور تبدیل می‌شود و از داخل رشته‌های شیشه‌ای عبور می‌کند. همین تفاوت پایه‌ای چند مزیت جدی به همراه دارد:
- برد بسیار بیشتر: فیبر مالتی‌مود معمولاً برای چند صد متر و فیبر سینگل‌مود برای چندین کیلومتر استفاده می‌شود.
- مصونیت در برابر نویز الکترومغناطیسی: کنار کابل‌های برق فشار قوی، موتورخانه، دستگاه‌های صنعتی یا دیمرهای نورپردازی سالن، فیبر تحت تأثیر قرار نمی‌گیرد.
- ایزولاسیون الکتریکی: چون مسیر فلزی بین دو ساختمان وجود ندارد، اختلاف ارت و خطر انتقال صاعقه یا نوسان برق از یک ساختمان به ساختمان دیگر حذف می‌شود.
- کابل سبک‌تر و باریک‌تر: برای مسیرهای طولانی و داکت‌های شلوغ راحت‌تر است.
در مقابل، فیبر هزینه و پیچیدگی بیشتری دارد: کابل فیبر باید با کانکتور مناسب (مثل LC) و ابزار مخصوص سرکابل شود، نوع فیبر (سینگل‌مود یا مالتی‌مود) باید با ماژول اکستندر یکی باشد و ترمیم کابل آسیب‌دیده هم کار متخصص است.
نمونهٔ این دسته در فروشگاه، Lenkeng LKV378A-4.0 است که روی فیبر سینگل‌مود با کانکتور LC تا ۴۰ کیلومتر کار می‌کند. این مدل تصویر را با کدک H.264 فشرده می‌کند و حداکثر 1080p@60Hz را پشتیبانی می‌کند؛ یعنی برای نظارت تصویری، نمایشگرهای اطلاع‌رسانی و فاصله‌های خیلی طولانی مناسب است، نه برای 4K یا بازی‌های حساس به تأخیر.
مسیر فیبر در پروژه‌های پخش حرفه‌ای
در استودیو و پخش زنده معمولاً سیگنال ابتدا به SDI تبدیل می‌شود و سپس روی فیبر می‌رود. برای این کار می‌توان از مبدل V-King Micro Converter HDMI to SDI و در ادامه از کانورترهای فیبر بلک‌مجیک مثل Blackmagic Mini Converter Optical Fiber 4K استفاده کرد؛ این مسیر گران‌تر است اما با تجهیزات برادکست سازگاری کامل دارد.
مقایسهٔ HDBaseT، اکستندر کابل شبکه و فیبر نوری
| ویژگی | HDBaseT | اکستندر کابل شبکه (غیر HDBaseT) | فیبر نوری |
|---|---|---|---|
| برد معمول | ۴۰ تا ۱۰۰ متر بسته به رزولوشن و کابل | ۵۰ تا ۱۲۰ متر؛ مدل‌های IP بیشتر | صدها متر تا چندین کیلومتر |
| کابل | Cat6 / Cat6a مستقیم | Cat5e / Cat6 | فیبر سینگل‌مود یا مالتی‌مود |
| حساسیت به نویز برق | متوسط | متوسط | ندارد |
| عبور IR، RS232 و برق | معمولاً دارد (IR، RS232، POC) | IR و گاهی POC و KVM | IR در برخی مدل‌ها؛ برق جدا |
| نصب و هزینه | ساده، هزینهٔ متوسط | ساده، اقتصادی | نیاز به سرکابل فیبر، هزینهٔ بیشتر |
| نمونه در فروشگاه | VK-70H | VK-50ERH، VK-60ERK، VK-HK120، LKV676E | LKV378A-4.0 |
مشخصات اکستندرهای پیشنهادی در یک نگاه
| مدل | حداکثر رزولوشن و برد | کابل | امکانات مهم |
|---|---|---|---|
| V-King VK-70H | 1080p60 تا ۷۰ متر، 4K30 تا ۴۰ متر | Cat6 / Cat7 | HDBaseT، IR دوطرفه، RS232، CEC، POC |
| V-King VK-50ERH | 1080p تا ۵۰ متر | Cat5e / Cat6 | IR، لوپ HDMI، EDID |
| V-King VK-60ERK | 1080p تا ۶۰ متر | Cat5e / Cat6 | KVM، POC، لوپ HDMI |
| V-King VK-HK120 | 4K30 تا ۱۲۰ متر | Cat5e / Cat6 | KVM، لوپ HDMI، خروجی صدای ۳.۵ میلی‌متری |
| Lenkeng LKV676E | 4K60 با HDR تا ۷۰ متر | Cat6 / 6A / 7 | HDMI 2.0، HDCP 2.2، S/PDIF، لوپ HDMI |
| Lenkeng LKV378A-4.0 | 1080p60 تا ۴۰ کیلومتر | فیبر سینگل‌مود (LC) | H.264، IR، لوپ HDMI، محافظ صاعقه |
چطور انتخاب کنیم؟ چک‌لیست سریع
- فاصلهٔ واقعی مسیر کابل را اندازه بگیرید، نه فاصلهٔ مستقیم دو اتاق. پیچ‌وخم داکت‌ها معمولاً ۲۰ تا ۳۰ درصد به طول اضافه می‌کند.
- رزولوشن و نرخ فریم منبع را مشخص کنید. برای 4K@60Hz و HDR، اکستندر باید HDMI 2.0 و پهنای باند ۱۸ گیگابیت را پشتیبانی کند.
- نسخهٔ HDCP را چک کنید. اگر منبع شما محتوای محافظت‌شده پخش می‌کند، اکستندر باید HDCP هم‌نسخه را پشتیبانی کند؛ در غیر این صورت تصویر سیاه می‌شود.
- به کنترل از راه دور فکر کنید. اگر ریموت رسیور یا پلیر باید از کنار تلویزیون کار کند، IR را بخواهید؛ اگر کامپیوتر را کنترل می‌کنید، KVM.
- مسیر کابل را بررسی کنید. مسیر طولانی کنار کابل برق، بین دو ساختمان یا در محیط صنعتی یعنی فیبر.
- برای بیش از یک نمایشگر، به‌جای چند کیت جداگانه، اکستندرهایی با خروجی دوبل روی گیرنده یا اسپلیتر اکستندر را بررسی کنید.
جمع‌بندی
برای بیشتر پروژه‌های خانگی، اداری و آموزشی تا ۱۰۰ متر، اکستندر HDBaseT یا اکستندرهای کابل شبکه راه‌حل ساده و اقتصادی هستند: V-King VK-70H برای HDBaseT با IR و RS232، VK-50ERH برای 1080p اقتصادی، VK-60ERK و VK-HK120 برای کنترل KVM و Lenkeng LKV676E برای 4K@60Hz با HDR. وقتی فاصله از چند صد متر عبور می‌کند یا مسیر پرنویز و بین‌ساختمانی است، هزینهٔ بیشتر فیبر نوری کاملاً توجیه دارد. اگر هنوز بین این دو مسیر مردد هستید، کارشناسان نادر کامپیوتر با دانستن فاصله، رزولوشن و نوع کابل موجود، مدل مناسب را پیشنهاد می‌دهند؛ قیمت به‌روز را هم در صفحهٔ هر محصول ببینید.
سوالات متداول
آیا می‌توان اکستندر HDBaseT را به سوئیچ شبکه وصل کرد؟
خیر. اکستندرهای HDBaseT نقطه‌به‌نقطه هستند و کابل باید مستقیم از فرستنده به گیرنده برود. اگر لازم است تصویر از طریق شبکهٔ محلی و سوئیچ توزیع شود، باید سراغ اکستندرهای HDMI over IP بروید؛ مثل گیرنده Lenkeng LKV383-RX که همراه فرستندهٔ مخصوص خودش از طریق سوئیچ کار می‌کند.
کابل Cat5e برای اکستندر کافی است؟
برای 1080p و فاصله‌های کوتاه‌تر معمولاً بله، اما برای 4K و برد حداکثری، Cat6 یا Cat6a تمام‌مس توصیه می‌شود. بسیاری از سازنده‌ها حداکثر برد را فقط روی Cat6 یا بالاتر تضمین می‌کنند.
اکستندر روی کیفیت تصویر یا تأخیر اثر دارد؟
HDBaseT سیگنال را بدون فشرده‌سازی سنگین منتقل می‌کند و تأخیر آن در عمل محسوس نیست. اکستندرهایی که از کدک‌هایی مثل H.264 استفاده می‌کنند (مثل بسیاری از مدل‌های IP و فیبری با برد خیلی زیاد) کمی تأخیر دارند که برای نمایش و نظارت مشکلی ایجاد نمی‌کند، اما برای بازی رقابتی مناسب نیست.
فرق HDBaseT با HDbitT چیست؟
هر دو برای انتقال HDMI روی کابل ساخته شده‌اند، اما HDbitT بر پایهٔ شبکهٔ IP است و حتی روی خط برق یا کابل کواکسیال هم پیاده‌سازی شده است. توضیح کامل را در مقالهٔ آشنایی با HDBitT بخوانید.
برای دو ساختمان با فاصلهٔ ۳۰۰ متر چه پیشنهاد می‌کنید؟
در این فاصله کابل مسی شبکه بدون تجهیزات واسط جواب نمی‌دهد و به دلیل اختلاف ارت دو ساختمان هم ریسک دارد. اکستندر فیبر نوری انتخاب منطقی است؛ اگر فیبر سینگل‌مود بین دو ساختمان کشیده شده، مدل‌هایی مثل LKV378A-4.0 به راحتی این فاصله را پوشش می‌دهند.
